EN15129 protiseizmične naprave Izrazi in razlike

3.Izrazi in definicije

Za namene tega dokumenta veljajo naslednji izrazi in opredelitve.

ISO in IEC vzdržujeta terminološke baze podatkov za uporabo pri standardizaciji na naslednjih naslovih:

IEC Electropedia: Na voljo na http://www.electropedia.org/

Platforma za brskanje ISO na spletu: na voljo na http://www.iso.org/obp

Opomba V tem evropskem standardu so tlačne sile, napetosti in sevi pozitivni.

3.1.1

Hitrost aktiviranja

Hitrost, pri kateri začasna priključna naprava (TCD) ali enota za prenos udarcev (STU) reagira s svojo oblikovalsko silo

3.1.2

Povezava s strukturo

Mehanska komponenta ali sistem mehanskih komponent za pritrditev vmesnika naprave na strukturo ali na temelje

Opomba 1 do vnosa: Mehanske komponente bi morale biti sposobne prenesti sile, razvite v napravi, in se izogniti kakršnemu koli relativnemu gibanju.

Opomba 2 do vnosa: Primer mehanskih komponent:

Vijaki za sidranje in/ali zatiči za pritrditev osnovne plošče izolatorja na betonski podlago ali na betonske ali jeklene elemente konstrukcije.

Vijaki sidra za pritrditev plošče Clevis tečaja hidravlične naprave na betonsko podlago ali na betonske ali jeklene elemente konstrukcije.

3.1.3

temeljni element

komponenta linearne naprave (LD) ali ne linearne naprave (NLD), na kateri temelji mehanizem, ki označuje vedenje naprave

OPOMBA 1 Vnos: Jezni elementi LD ali NLD so komponente naprave, ki ji zagotavljajo prilagodljivost in sčasoma z energijsko disipacijo in/ali ponovnim osredotočenim zmogljivostjo ali katero koli drugo mehansko značilnostjo, ki je združljiva z zahtevami LD ali NLD. Primeri temeljnih elementov so jeklene plošče ali palice, žice ali palice zlitine pomnilnika, gumijaste elemente.

3.1.4

oblikovanje premika

dbd

Skupni premik (zaradi prevoda in vrtenja o navpični osi izolacijskega sistema), ki ga bo naprava doživela, ko bo strukturni sistem podvržen samo oblikovalskemu seizmičnemu delovanju

3.1.5

oblikovanje premika

dCD

Vodoravni premik izolacijskega sistema v glavni smeri v efektivnem središču togosti, ki se pojavlja samo pod oblikovalnim seizmičnim delovanjem

3.1.6

največji premik

dEd

za protiseizmično napravo na mostudEd je enakdMax, največji skupni horizontalni premik naprave v glavni smeri na mestu naprave, vključno z vsemi učinki dejanj in uporabo faktorja zanesljivosti dodbd

Opomba 1 do vnosa: za naprave v drugih strukturahdEd je enak xdBD, premik oblikovanja se je povečal za faktor zanesljivosti.

3.1.7

oblikovalska sila

Vbd

sila (ali trenutek), ki ustrezadbd

3.1.8

naprava

Element, ki prispeva k spreminjanju potresnega odziva strukture z izolacijo, z razpršitvijo energije ali z ustvarjanjem trajnih ali začasnih zadrževalnih sistemov s togimi povezavami

Opomba 1 do vnosa: obravnavane naprave so opisane v različnih klavzulah tega evropskega standarda.

3.1.9

povpraševanje po duktilnosti

Povpraševanje po duktilnosti premika se nanaša na teoretični bilinearni cikel in je ocenjeno kotdbd/d1

Opomba 1 do vnosa: glej 3.1.4 in 3.1.42.

Opomba 2 do vnosa: Povpraševanje po duktilnosti je koristen parameter za oceno plastične potrebe po EDD na podlagi materialne histereze (glej 3.1.17).

3.1.10

Učinkovito razmerje dušenja

ξeff, b

Vrednost učinkovitega viskoznega dušenja, ki ustreza energiji, ki jo je naprava razpršila med cikličnim odzivom pri skupnem premiku oblikovanja:

ξeff, b =H(dbd) /(2πVbddbd) (1)

Kje

Opomba 1 do vnosa:ξEFF, B je predstavljen za preprosto karakterizacijo vedenja katere koli naprave. V analitičnih izračunih odziva strukturnega sistema ga ni mogoče uporabiti, razen če jih lahko izvede linearno

Analiza in vse naprave imajo enako dušenje in togost v dani smeri. Kadar se uporabljajo različne naprave, se sklicuje na splošno učinkovito dušenje izolacijskega sistema.

3.1.11

učinkovito obdobje

Teff

Obdobje ene stopnje sistema svobode, ki se giblje v obravnavani smeri, z maso nadgradnje in togost, ki je enaka učinkovito togost izolacijskega sistema

3.1.12

učinkovit polmer

Reff

Polmer preprostega nihala z enako naravno frekvenco kot ukrivljen površinski drsnik

3.1.13

učinkovita togost

Keff, b

Razmerje med vrednostjo celotne horizontalne sile, ki se prenaša skozi napravo, in komponento celotnega premika oblikovanja naprave v glavni smeri v isti smeri, deljeno z absolutno vrednostjo celotnega premika zasnove (secanska togost)

Keff, b =Vbd /dBD (2)

Opomba 1 do vnosa:KEFF, B je predstavljen za preprosto karakterizacijo vedenja naprave. V analitičnih izračunih odziva strukturnega sistema ga ni mogoče uporabiti, razen če jih lahko izvede z linearno analizo in vse naprave imajo enako dušenje in togost v dani smeri. Kadar se uporabljajo različne naprave, se sklicuje na splošno učinkovito togost izolacijskega sistema.

3.1.14

učinkovita togost

Keff

vsota učinkovito togost naprav, ki se nahajajo na izolacijskem vmesniku izolacijskega sistema v glavni smeri

3.1.15

Učinkovit togost center

Togostno središče izolacijskega sistema, ki predstavlja učinkovito togost naprav

3.1.16

zmogljivost odvajanja energije

Sposobnost naprave, da razprši energijo med cikli obremenitve obremenitve

3.1.17

Naprava za odvajanje energije EDD

naprava, ki ima veliko zmogljivost odvajanja energije, tj, ki razprši veliko količino energije

Opomba 1 za vnos: Po raztovarjanju običajno prikazuje velik preostali premik. Naprava je razvrščena kot EDD, če

Učinkovito razmerje dušenja ξ je večje od 15 %.

3.1.18

bistvena značilnost

značilno za gradbeni izdelek, ki se nanaša na osnovne zahteve za gradbena dela

3.1.19

Tovarniška proizvodna nadzor FPC

Dokumentirani, trajni in notranji nadzor proizvodnje v proizvodnem obratu v skladu z ustreznimi usklajenimi tehničnimi specifikacijami

3.1.20

Prva togost veje

K1

Začetna togost NLD, ki je opredeljena kot sekanska togost med točkami, ki ustrezajo silam 0,1VBD in 0,2VBD:

K1 = (0,2 VBD - 0,1Vbd) /[d(0,2 Vbd) -d(0,1 Vbd)] (3)

Kje

Opomba 1 do vnosa:K1 se imenuje začetna ali elastična togost pri obravnavi naprav za mehčanje.

3.1.21

FVD FLUKTUS

Antiseizmična naprava, katere izhod je osna sila, ki je odvisna samo od naložene hitrosti; Njegovo načelo delovanja, ki je sestavljeno iz izkoriščanja reakcijske sile viskozne tekočine, ki je prisiljena teči skozi odprtino in/ali ventilski sistem

3.1.22

Fluid Spring Emper FSD

Antiseizmična naprava, katere izhod je osna sila, ki je odvisna od uvedene hitrosti in premika; Njegovo načelo delovanja, ki je sestavljeno iz izkoriščanja reakcijske sile viskozne tekočine, ki je prisiljena teči skozi odprtino in/ali ventilski sistem, je hkrati podvržena progresivnemu stiskanju

3.3.23

Varovalka zadrževalna vrednost fr

Naprava, ki pod določenim vnaprej vzpostavljenim pragom sile (prelomna sila) preprečuje kakršno koli relativno gibanje med povezanimi deli, medtem ko omogoča gibanje po preseganju omenjenega praga

3.1.24

Utrjevalna naprava HD

Nld, katere učinkovita togostKEFF, B in druga togost vejeK2 sta večji od prve togosti vejeK1

3.1.25

Hidravlična zadrževalna varovalka Hfr

SR, katerega vedenje je hidravlične narave in je odvisno od odpiranja reliefnih ventilov

3.1.26

togostK1 od LD

Togost LD je opredeljena kot sekanska togost med točkami, ki ustrezajo silam 0,1VBD in 0,2VBD:

K1 = (0,2 VBD - 0,1Vbd) /[d(0,2 Vbd) -d(0,1 Vbd)] (4)

Kje

Opomba 1 do vnosa: ocenaK1 Ker je sekanska togost upravičena s težavo sledenja tangenta do krivulje pri izvoru v eksperimentalno pridobljenem diagramu.

3.1.27

izolacijski sistem

zbirka naprav, ki se uporabljajo za zagotavljanje potresne izolacije

3.1.28

Izolacijski vmesnik

V primeru potresne izolacije je površina, ki ločuje podstrukturo in nadgradnjo ter kjer se nahaja izolacijski sistem

3.1.29

izolator

Naprava, ki ima značilnosti, potrebne za potresno izolacijo, in sicer sposobnost podpore gravitacijske obremenitve nadgradnje, in sposobnost namestitve vodoravnih premikov

Opomba 1 do vnosa: Isolatorji lahko zagotavljajo tudi odvajanje energije in prispevajo k ponovnemu centriranju izolacijskega sistema.

Opomba 2 do vnosa: V EN 1998-2 lahko Isolator označi tudi naprave, ki pripadajo izolacijskemu sistemu, ne glede na to, ali podpirajo gravitacijske obremenitve ali ne.

3.1.30

linearna naprava ld

Protiseizmična naprava, za katero je značilno linearno ali skoraj linearno razmerje med obremenitvijo do premikadBD, s stabilnim vedenjem pod velikim številom ciklov in znatno neodvisnostjo od hitrosti

Opomba 1 za vnos: Po razkladanju ne prikazuje preostalega premika. Tudi ko se v napravi pojavi nekaj odvajanja energije, je pomembno, da so preostali premiki zanemarljivi, v vsakem primeru pa manj kot 2 % največjega premika.

Opomba 2 do vnosa: Za visko-elastične naprave se lahko preostali premiki delno ali popolnoma povrnejo po nekaj urah. V tem primeru je treba sklicevati na končni preostali premik.

Slika 1 - Začetna in učinkovita togost linearne naprave

3.1.31

Mehanska zadrževalna varovalka mfr

SR, katerega vedenje je določeno z odmorom žrtvenih komponent

3.1.32

Nelinearna naprava NLD

Protiseizmična naprava, za katero je značilno nelinearno razmerje med obremenitvijo, s stabilnim vedenjem pod zahtevanim številom ciklov in znatno neodvisnostjo od hitrosti

Opomba 1 do vnosa: naprava je razvrščena kot nelinearnaξEFF, B je večji od 15 % ali razmerje |Keff, b -K1|/K1 je večji od 20 %, kjerξeff, b inKEFF, B se ocenijo iz 3. cikla z največjim premikom, ki je enakdbd.

3.1.33

Nelinearne elastične naprave nd

Nld, v katerem je elastično shranjena energija veliko večja od razpršene energije med fazo nalaganja

Opomba 1 do vnosa: Naprava je razvrščena kot NDled, čeξEFF, B je manj kot 15 %, medtem ko je razmerje |Keff, b -K1|/K1 je večji od 20 %.

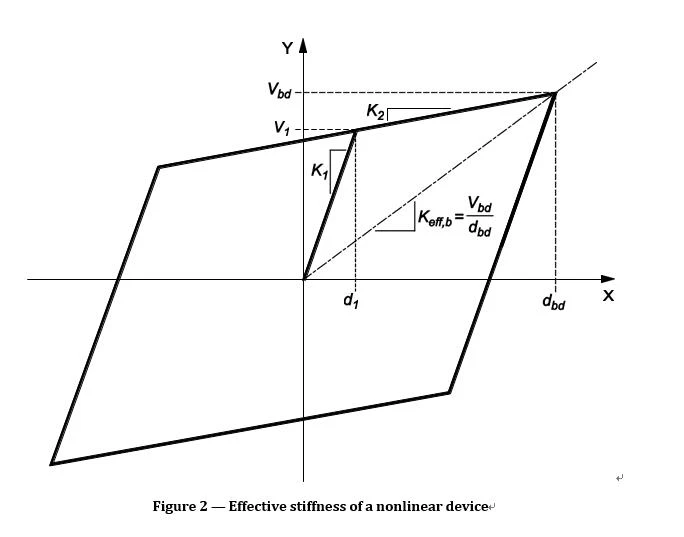

Slika 2 - Učinkovita togost nelinearne naprave

3.1.34

normalna sila

NEd

Običajna sila, ki deluje na izolator v seizmičnem oblikovanju

Opomba 1 do vnosa: Najvišja sila stiskanja je označenaNEd, max in najmanjša stiskalna sila ali (če se pojavijo natezne normalne sile) je označena največja napetostna silaNEd, min.

3.1.35

normalna sila

NSd

sila, ki deluje na izolator v obstojnih ali prehodnih oblikovalskih situacijah

Opomba 1 do vnosa:NSD, ULS je največji učinek kompresije v obstojnih ali prehodnih oblikovalskih situacijah v končnih mejnih stanjih v skladu z EN 1990. Ustrezna kombinacija ukrepov, ki jih je treba uporabiti, je podana v ustrezni klavzuli tega standarda.

Opomba 2 do vnosa:NSD, SLS je učinek kompresije v obstojnih ali prehodnih oblikovalskih situacijah v mejnih stanjih v servisnih razmerah v skladu z EN 1990. Ustrezna kombinacija ukrepov, ki jih je treba uporabiti, je podana v ustrezni klavzuli tega standarda.

3.1.36

Trajna povezava naprave PCD

Naprava, ki zagotavlja stalno zadrževanje v eni ali dveh vodoravnih smereh, sprejme rotacije in navpične premike, IE ne prenaša upogibnih trenutkov in navpičnih obremenitev

Opomba 1 do vnosa: Naprava, ki omejuje premike v eni vodoravni smeri, se imenuje naprava za premikanje, medtem ko je naprava, ki zadrževanje premikov v dveh vodoravnih smereh, definirana kot fiksna povezava.

Opomba 2 do vnosa: V določenih okoliščinah bodo morda potrebne zgornje naprave za delovanje v ravnini, nagnjeni k vodoravni osi. V takem primeru izraza "navpični" in "vodoravni" prevzameta ustrezen pomen.

3.1.37

RCD togo povezavo RCD

naprava, ki povezuje dva strukturna elementa, ne da bi prenašala upogibne trenutke in navpične obremenitve; Ta kategorija naprav vključuje trajne naprave za povezavo (glej 5.2), zadrževalne sisteme z varovalkami (glej 5.3) in začasne naprave za povezavo (glej 5.4)

3.1.38

Območje izdelkov

Skupina izdelkov, ki jih proizvaja en proizvajalec, za katere so rezultati preskusov, pridobljeni z vzorcem/s testiranim (za eno ali več značilnosti), veljajo za vse druge izdelke v tej ponudbi

3.1.39

Izdelek

Nabor reprezentativnih ravni uspešnosti ali razredov gradbenega izdelka glede na njegove bistvene značilnosti, pridobljene z uporabo dane kombinacije surovin ali drugih elementov v določenem proizvodnem procesu

3.1.40

Obnavljanje togosti Rs

Obnavljanje togosti ukrivljenega površinskega drsnika (glej 8.3)

3.1.41

Druga togost vejeK2

Parameter se nanaša na teoretični bilinearni cikel in opredeljen kot (glej sliko 2):

3.1.42

Seizmična izolacija

oblikovalski pristop, v katerem so na določeni ravni strukture zagotovljeni ustrezni mehanizmi (izolacijski sistemi), da ločimo maso strukture, ki se nahaja nad to raven, s strukture pod to stopnjo, s čimer spreminja potresni odziv strukture in njene vsebine

3.1.43

storitvena življenjska doba naprave

obdobje, v katerem naj bi naprava izvedla v okviru svojih določenih parametrov

Opomba 1 do vnosa: Vrednost se sprejme, kot je navedena v tehničnih specifikacijah projekta, na podlagi deklaracij proizvajalcev.

Opomba 2 do vnosa: Dodatne informacije o življenjski dobi storitve so podane v informativni Prilogi B.

3.1.44

Enota za prenos šoka STU

naprava, katere izhod je osna sila, ki je odvisna od naložene hitrosti; Njegovo načelo delovanja, ki je sestavljeno iz izkoriščanja reakcijske sile viskozne tekočine, ki je prisiljena teči skozi odprtino, da bi zagotovila zelo trdo dinamično povezavo, medtem ko za nizko hitrost, ki se uporablja, je reakcija zanemarljiva

3.1.45

Mehčanje naprave sd

NLD, čigar sekanska togostKEFF, B in druga togost vejeK2 sta manjša od prve togosti vejeK1

3.1.46

Statično ponovna osredotočena naprava Strd

Naprava, ki razprši energijo, katere ciklična krivulja sile v 3. ciklu prehaja skozi ali zelo blizu izvora osi, ki preganjajo silo, na razdalji, ki ni večja od 0,1dbd

3.1.47

podkonstrukcija

Del strukture, ki se nahaja pod izolacijskim vmesnikom in je zasidran na temelje

3.1.48

nadgradnja

del izolirane strukture in se nahaja nad izolacijskim vmesnikom

3.1.49

Dodatna ponovna osredotočena naprava srcd

Naprava, katere ciklična krivulja za premikanje sile v 3. ciklu prehaja skozi ali zelo blizu izvora osi sile in za majhno premik pri raztovarjanju (0,1dbd), zagotavlja silo, ki je vsaj 0,1Vbd

Opomba 1 do vnosa: dodatna sila> 0,1VBD naj bi nasprotoval učinku parazitskih ne konservativnih sil (npr. Trenje v drugih napravah, ki prinašajo strukturne elemente) ali druge energije, ki razpršijo neobvezne naprave, da bi zagotovili celoten strukturni sistem s celotno sposobnostjo ponovnega osredotočanja. Dopolnilna sila je umerjena glede na zahteve ponovnega centra strukturnega sistema.
